一、工作原理

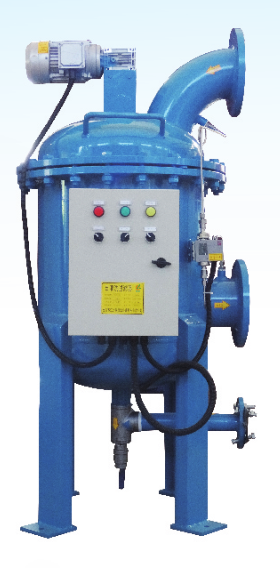

   JDAF-JT全自動自清洗過濾機由電機減速機、濾殼、濾網、 刮刷組合式清洗系統、控制器和電動排污閥等部件組成。原料介質通過進料口進入過濾器內,從內到外，經過濾網間隙過濾,過濾后的 原料由上而下流向下部的出料口，大于濾網間的雜質被截留下來,濾網組件運行一定的時間后,濾網間隙被雜質堵塞,壓差達到預先設定值 的時候,控制器監測到信號并發出指令,由減速電機帶動旋轉刮刀,自動清洗 附著在濾網上之污垢,保持濾網過濾功能,濾網間隙的暢通； 過濾器底部的雜質增多時,只要打開底部的排渣閥,雜質便順利排放,使系統壓力保持正常。刮刷式自清洗過濾器刮刷布局合理,刮除角度最優化,
在減速電機的帶動下,轉動的刮刷把過濾間隙中的雜質及時地刮掉, 免除除拆洗濾網的麻煩,保持原料暢通無阻過濾。刮刷系統由定片、刮刷組合清洗和刷絲組成的自清洗過濾器，刷絲壓力補償選擇合理，最大限度減少 對濾網的磨損。
二、JDAF-JT設計特點
1) 采用全自動在線連續過濾，滿足工藝自動化操作要求；
2) 系統采用電動驅動：利用減速機驅動旋轉刮刷式清洗系統，自動清除附在濾網上的雜質，保持濾網過濾功能；
3)  控制功能：壓差清洗、定時清洗、手動清洗；且壓差優先，并可與中央控制室連接；
4) 經實際驗證，過濾效果特佳，濾網采用不銹鋼楔型濾網，清洗干凈，不易磨損；
5) 在許多領域替代傳統的袋式過濾器，藍式過濾器，濾芯式過濾器，振動篩過濾器，板框式過濾器，帶式過濾器等等
三、JDAF-JT應用范圍
1) 工業循環水：鋼鐵工業高爐/軋機/連鑄機等循環水、冷凝水、冷卻水
2) 原水過濾：海水淡化、江河水、地表水、進廠水域處理

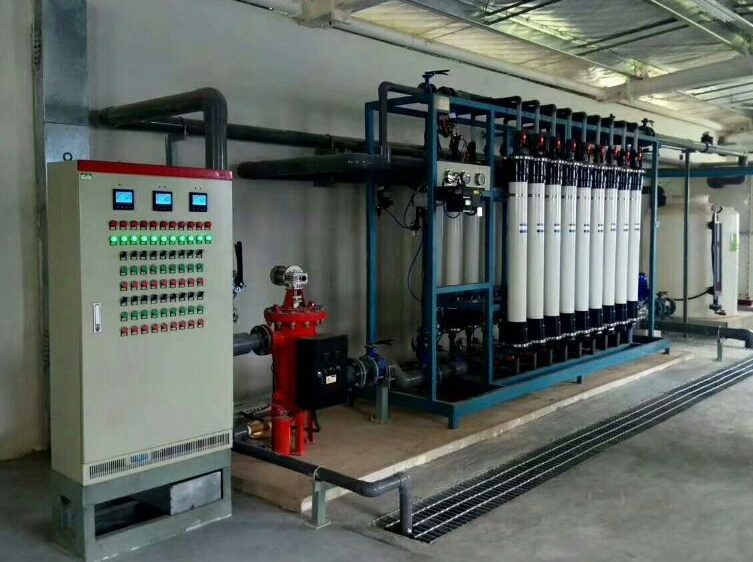

 3) 環保工程：袋式、芯式、UF、RO膜等設備的前置過濾
4）造紙工業：原水、白水過濾、保護噴嘴
5）中央空調系統、是由化工、汽車制造等過濾

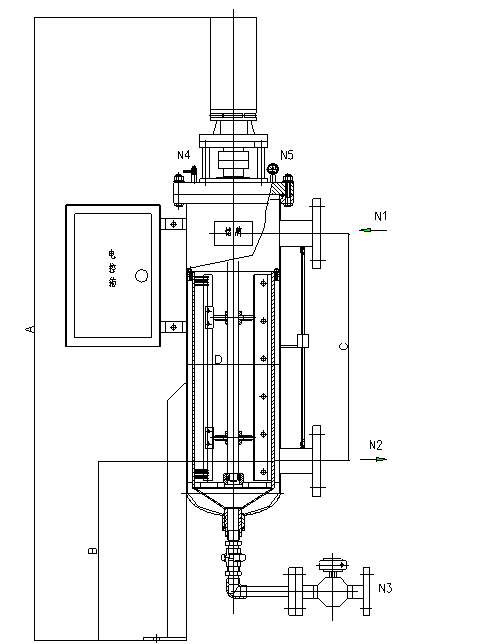

 四、JDAF-JT選型表


產品型號	A	B	C	D	進出口徑	排污口尺寸	參考流量（m3/h）
JDAF-JT2	1500	450	530	219	DN50 PN1.0法蘭	DN25 PN1.0法蘭	30
JDAF-JT4	1530	510	500	350	DN100 PN1.0法蘭	DN25 PN1.0法蘭	50
JDAF-JT6	1800	550	500	450	DN150 PN1.0法蘭	DN150 PN1.0法蘭	100
JDAF-JT8	1900	625	500	550	DN200 PN1.0法蘭	DN50 PN1.0法蘭	250
JDAF-JT10	2000	680	500	650	DN250 PN1.0法蘭	DN50 PN1.0法蘭	400
JDAF-JT12	2200	740	500	750	DN300 PN1.0法蘭	DN50 PN1.0法蘭	500
